FZ400R12KE4HOSA1
IGBT Array & Module Transistor, N Channel, 400 A, 1.75 V, 2.4 kW, 1.2 kV, Module

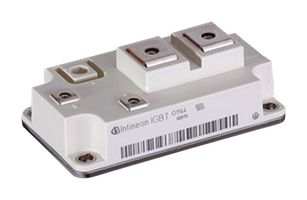

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantINFINEON
Réf. FabricantFZ400R12KE4HOSA1
Code Commande12AC9642
Gamme de produit62mm C-Series
Fiche technique
1 En Stock
Vous en voulez davantage ?
expédition le jour même
Commande avant 21h avec expédition standard
| Quantité | Prix |
|---|---|
| 1+ | 123,590 $ |
| 5+ | 111,700 $ |
| 10+ | 99,810 $ |
Prix pour :Each
Minimum: 1
Multiple: 1
123,59 $
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, au courriel de confirmation Web et à l’étiquette.
Informations produit
FabricantINFINEON
Réf. FabricantFZ400R12KE4HOSA1
Code Commande12AC9642
Gamme de produit62mm C-Series
Fiche technique
Transistor PolarityN Channel
IGBT ConfigurationSingle Switch
DC Collector Current400A
Continuous Collector Current400A
Collector Emitter Saturation Voltage1.75V
Collector Emitter Saturation Voltage Vce(on)1.75V
Power Dissipation Pd2.4kW
Power Dissipation2.4kW
Junction Temperature, Tj Max150°C
Operating Temperature Max150°C
Collector Emitter Voltage V(br)ceo1.2kV
Transistor Case StyleModule
IGBT TerminationStud
IGBT TechnologyIGBT 4 [Trench/Field Stop]
Collector Emitter Voltage Max1.2kV
Transistor MountingPanel
Product Range62mm C-Series
SVHCNo SVHC (21-Jan-2025)
Aperçu du produit
62mm C-series module with trench/fieldstop IGBT 4 and emitter controlled 4 diode suitable for use in high power converters, motor drives, UPS systems and wind turbines.
- Low switching losses
- Unbeatable robustness
- VCEsat with positive temperature coefficient
- Low VCEsat
- Package with CTI <gt/> 400
- High Creepage and clearance distances
- Isolated base plate
- 4KV AC 1min insulation
- Extended operation temperature Tvjop
Spécifications techniques
Transistor Polarity
N Channel
DC Collector Current
400A
Collector Emitter Saturation Voltage
1.75V
Power Dissipation Pd
2.4kW
Junction Temperature, Tj Max
150°C
Collector Emitter Voltage V(br)ceo
1.2kV
IGBT Termination
Stud
Collector Emitter Voltage Max
1.2kV
Product Range
62mm C-Series
IGBT Configuration
Single Switch
Continuous Collector Current
400A
Collector Emitter Saturation Voltage Vce(on)
1.75V
Power Dissipation
2.4kW
Operating Temperature Max
150°C
Transistor Case Style
Module
IGBT Technology
IGBT 4 [Trench/Field Stop]
Transistor Mounting
Panel
SVHC
No SVHC (21-Jan-2025)
Documents techniques (3)
Législation et Questions environnementales
US ECCN:EAR99
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (21-Jan-2025)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
