IM828XCCXKMA1
Intelligent Power Module (IPM), MOSFET, 1.2 kV, 35 A, 2.5 kV, DIP, DIPIPM

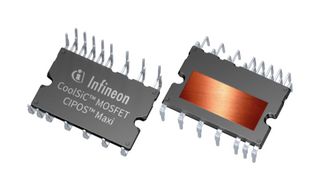

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantINFINEON
Réf. FabricantIM828XCCXKMA1
Code Commande22AJ0122
Gamme de produitCIPOS Maxi
Fiche technique
135 En Stock
Vous en voulez davantage ?
17 Livraison dans 1-3 jours ouvrables(US stock)
118 Livraison dans 2-4 jours ouvrables(UK stock)
Commander avant 21:00
| Quantité | Prix |
|---|---|
| 1+ | 120,820 $ |
| 5+ | 113,070 $ |
| 10+ | 105,300 $ |
| 25+ | 97,540 $ |
Prix pour :Each
Minimum: 1
Multiple: 1
120,82 $
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, au courriel de confirmation Web et à l’étiquette.
Informations produit
FabricantINFINEON
Réf. FabricantIM828XCCXKMA1
Code Commande22AJ0122
Gamme de produitCIPOS Maxi
Fiche technique
IPM Power DeviceMOSFET
Voltage Rating (Vces / Vdss)1.2kV
Current Rating (Ic / Id)35A
Isolation Voltage2.5kV
IPM Case StyleDIP
IPM SeriesDIPIPM
Product RangeCIPOS Maxi
SVHCNo SVHC (21-Jan-2025)
Aperçu du produit
IM828XCCXKMA1 is a CIPOS™ Maxi 1200V, 20A three-phase intelligent power module. This CIPOS™ Maxi 1200V, 20A three-phase CoolSiC™ MOSFET based intelligent power module with open emitter in DIP 36x23D package providing fully-featured compact inverter solution with excellent thermal conduction for industrial applications including industrial drives, HVAC, active filters, motor controls and etc. Also suitable for Commercial HVAC EV charging, general purpose motor drive - variating frequency and voltage, heating ventilation and air conditioning (HVAC), industrial motor drives and controls.
- Based on 1200V CoolSiC™ MOSFETs
- Motor power rating up to 4.8KW at 10KHz
- Rugged 1200V SOI gate driver technology with stability against transient
- Over current shutdown
- Under-voltage lockout at all channels
- All of 6 switches turn off during protection
- Cross-conduction prevention
- Built-in NTC thermistor for temperature monitor
- Programmable fault clear timing and enable input
- UL-certified
Spécifications techniques
IPM Power Device
MOSFET
Current Rating (Ic / Id)
35A
IPM Case Style
DIP
Product Range
CIPOS Maxi
Voltage Rating (Vces / Vdss)
1.2kV
Isolation Voltage
2.5kV
IPM Series
DIPIPM
SVHC
No SVHC (21-Jan-2025)
Documents techniques (2)
Législation et Questions environnementales
US ECCN:Unknown
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (21-Jan-2025)
