IRF540NPBF
Power MOSFET, HEXFET, N Channel, 100 V, 33 A, 0.044 ohm, TO-220AB, Through Hole

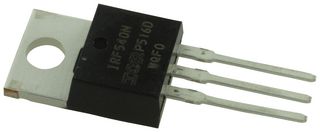

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantINFINEON
Réf. FabricantIRF540NPBF
Code Commande63J7319
Gamme de produitHEXFET Series
Egalement appeléSP001561906
Fiche technique
95 243 En Stock
Vous en voulez davantage ?
10788 Livraison dans 1-3 jours ouvrables(US stock)
84455 Livraison dans 2-4 jours ouvrables(UK stock)
Commander avant 21:00
| Quantité | Prix |
|---|---|
| 1+ | 0,752 $ |
| 10+ | 0,751 $ |
| 100+ | 0,687 $ |
| 500+ | 0,634 $ |
| 1000+ | 0,634 $ |
| 4000+ | 0,634 $ |
| 10000+ | 0,634 $ |
Prix pour :Each
Minimum: 1
Multiple: 1
0,75 $
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, au courriel de confirmation Web et à l’étiquette.
Informations produit
FabricantINFINEON
Réf. FabricantIRF540NPBF
Code Commande63J7319
Gamme de produitHEXFET Series
Egalement appeléSP001561906
Fiche technique
Transistor PolarityN Channel
Channel TypeN Channel
Drain Source Voltage Vds100V
Continuous Drain Current Id33A
Drain Source On State Resistance0.044ohm
On Resistance Rds(on)0.044ohm
Transistor Case StyleTO-220AB
Transistor MountingThrough Hole
Power Dissipation Pd130mW
Rds(on) Test Voltage10V
Gate Source Threshold Voltage Max4V
Power Dissipation130W
No. of Pins3Pins
Operating Temperature Max175°C
Product RangeHEXFET Series
Qualification-
MSL-
SVHCNo SVHC (21-Jan-2025)
Aperçu du produit
The IRF540NPBF is 100V single N channel HEXFET power MOSFET in TO-220AB package. This MOSFET features extremely low on resistance per silicon area, dynamic dv/dt rating, rugged, fast switching and fully avalanche rated as a result, power MOSFET are well know to provide extremely efficiency and reliability which can be used in wide variety of applications.
- Drain to source voltage Vds is 100V
- Gate to source voltage is ±20V
- On resistance Rds(on) of 44mohm at Vgs of 10V
- Power dissipation Pd of 130W at 25°C
- Continuous drain current Id of 33A at Vgs 10V and 25°C
- Operating junction temperature range from -55°C to 175°C
Spécifications techniques
Transistor Polarity
N Channel
Drain Source Voltage Vds
100V
Drain Source On State Resistance
0.044ohm
Transistor Case Style
TO-220AB
Power Dissipation Pd
130mW
Gate Source Threshold Voltage Max
4V
No. of Pins
3Pins
Product Range
HEXFET Series
MSL
-
Channel Type
N Channel
Continuous Drain Current Id
33A
On Resistance Rds(on)
0.044ohm
Transistor Mounting
Through Hole
Rds(on) Test Voltage
10V
Power Dissipation
130W
Operating Temperature Max
175°C
Qualification
-
SVHC
No SVHC (21-Jan-2025)
Documents techniques (3)
Produits de remplacement pour IRF540NPBF
1 produit trouvé
Produits associés
5 produit(s) trouvé(s)
Législation et Questions environnementales
US ECCN:EAR99
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (21-Jan-2025)
