MC122032B6W-BNMLW-V2
Graphic LCD, 122 x 32 Pixels, White on Blue, 5V, Parallel, No Font, Transmissive

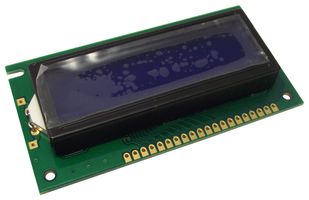

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
Disponible sur commande
Délais d’approvisionnement standard du fabricant : 19 semaine(s)
| Quantité | Prix |
|---|---|
| 1+ | 35,570 $ |
| 5+ | 34,070 $ |
| 10+ | 32,560 $ |
| 25+ | 31,010 $ |
| 50+ | 29,350 $ |
| 100+ | 28,850 $ |
| 250+ | 28,120 $ |
Prix pour :Each
Minimum: 1
Multiple: 1
35,57 $
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, au courriel de confirmation Web et à l’étiquette.
Informations produit
FabricantMIDAS DISPLAYS
Réf. FabricantMC122032B6W-BNMLW-V2
Code Commande03AC3385
Fiche technique
Resolution122 x 32 Pixels
Display AppearanceWhite on Blue
Logic Voltage5V
Font SetNo Font
Display ModeTransmissive
LCD Display TypeBSTN
Module Size84mm x 44mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourWhite
Product Range-
SVHCTo Be Advised
Aperçu du produit
The MC122032B6W-BNMLW-V2 from Midas is a chip on board LCD graphic module. The overall size of module is 80mm x 44mm x 15mm (W x H x D) with 122 x 32 characters.
- Typical input voltage is 5V
- Supply current is 1.5mA at Vdd = 5V
- Blue transmissive STN
- LED white backlight
- 6 "o" clock viewing direction
- SBN1661G_M02 controller
- Operating temperature range from -20°C to 70°C
- 5V logic supply, 1/32 display duty and 1/7 driving bias
- White LED backlight
- Preferred 6 o'clock viewing angle
- Wide operating temperature range -20 to +70oC
- 20-way through-hole SIL connection (top, left) with 2.54mm pitch
- Overall dimensions - 84.0 x 44.0 x 15.0mm
- Same foot print as industry standard 16 x 2 alphanumeric LCD module
Spécifications techniques
Resolution
122 x 32 Pixels
Logic Voltage
5V
Display Mode
Transmissive
Module Size
84mm x 44mm
Operating Temperature Max
70°C
Backlighting Colour
White
SVHC
To Be Advised
Display Appearance
White on Blue
Font Set
No Font
LCD Display Type
BSTN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
-
Documents techniques (2)
Législation et Questions environnementales
US ECCN:EAR99
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :To Be Advised
