MC144032B6WCB-BNMLW
Graphic LCD, 144 x 32, White on Blue, 3V to 5V, Parallel, Chinese BIG5, Transmissive

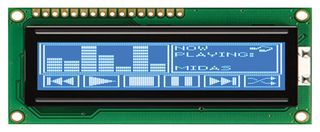

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantMIDAS DISPLAYS
Réf. FabricantMC144032B6WCB-BNMLW
Code Commande77T3062
Gamme de produitMC144032B6WC
Fiche technique
Disponible sur commande
Délais d’approvisionnement standard du fabricant : 23 semaine(s)
| Quantité | Prix |
|---|---|
| 1+ | 42,030 $ |
| 5+ | 40,000 $ |
| 10+ | 37,930 $ |
| 25+ | 35,820 $ |
| 50+ | 33,580 $ |
| 100+ | 32,900 $ |
| 250+ | 31,900 $ |
Prix pour :Each
Minimum: 1
Multiple: 1
42,03 $
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, au courriel de confirmation Web et à l’étiquette.
Informations produit
FabricantMIDAS DISPLAYS
Réf. FabricantMC144032B6WCB-BNMLW
Code Commande77T3062
Gamme de produitMC144032B6WC
Fiche technique
Resolution144 x 32
Display AppearanceWhite on Blue
Logic Voltage3V to 5V
Font SetChinese BIG5
Display ModeTransmissive
LCD Display TypeBSTN
Module Size80mm x 36mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourWhite LED
Product RangeMC144032B6WC
SVHCNo SVHC (27-Jun-2024)
Aperçu du produit
- Graphic LCD module
- Resolution 144x32 dots (144 x 32)
- Negative mode STN (BSTN) material
- Appearance white dots on blue background
- Transmissive technology, for indoor applications
- Chip on Board construction (COB) for easy mounting and connection
- Onboard ST7920 Controller with standard parallel interface
- Controller provides onboard "BIG 5" fonts for English/Japanese/Chinese characters
- 5V logic supply, plus built in negative voltage generator
- 1/32 display duty
- White LED backlight, via pins A, K
- Preferred 6 o'clock viewing angle
- Wide operating temperature range -20 to +70oC
- 16-way through-hole SIL connection (top, left) with 2.54mm pitch
- Same foot print as industry standard 16 x 2 alphanumeric LCD module
- Overall dimensions - 80.0 x 36.0 x 13.2mm
- Viewing area - 66.0 x 16.0mm
- Dot size - 0.38 x 0.38mm
Spécifications techniques
Resolution
144 x 32
Logic Voltage
3V to 5V
Display Mode
Transmissive
Module Size
80mm x 36mm
Operating Temperature Max
70°C
Backlighting Colour
White LED
SVHC
No SVHC (27-Jun-2024)
Display Appearance
White on Blue
Font Set
Chinese BIG5
LCD Display Type
BSTN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
MC144032B6WC
