PN2222ATF
Bipolar (BJT) Single Transistor, NPN, 40 V, 1 A, 625 mW, TO-226AA, Through Hole

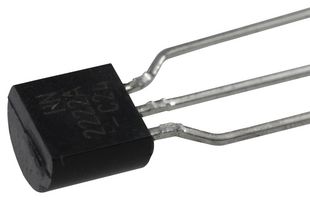

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
4 551 En Stock
Vous en voulez davantage ?
expédition le jour même
Commande avant 21h avec expédition standard
| Quantité | Prix |
|---|---|
| 1+ | 0,076 $ |
| 10+ | 0,076 $ |
| 25+ | 0,076 $ |
| 50+ | 0,076 $ |
| 100+ | 0,076 $ |
| 250+ | 0,076 $ |
| 500+ | 0,076 $ |
Prix pour :Each (Supplied on Cut Tape)
Minimum: 1
Multiple: 1
0,08 $
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, au courriel de confirmation Web et à l’étiquette.
Informations produit
FabricantONSEMI
Réf. FabricantPN2222ATF
Code Commande58K2048
Fiche technique
Transistor PolarityNPN
Collector Emitter Voltage Max40V
Collector Emitter Voltage V(br)ceo40V
Continuous Collector Current1A
Power Dissipation Pd625mW
Power Dissipation625mW
DC Collector Current1A
DC Current Gain hFE35hFE
Transistor MountingThrough Hole
No. of Pins3Pins
Transistor Case StyleTO-226AA
Transition Frequency300MHz
DC Current Gain hFE Min35hFE
Operating Temperature Max150°C
Qualification-
Product Range-
MSLMSL 1 - Unlimited
SVHCNo SVHC (27-Jun-2024)
Aperçu du produit
The PN2222ATF is a 40V NPN Bipolar (BJT) Single Transistor for use as a medium power amplifier and switch requiring collector currents up to 500mA. This product is general usage and suitable for many different applications.
- 75V Collector to base voltage (VCBO)
- 6V Emitter to base voltage (VEBO)
- 83.3°C/W Thermal resistance, junction to case
- 200°C/W Thermal resistance, junction to ambient
- 60ns Fall time (TA = 25°C)
Applications
Power Management
Spécifications techniques
Transistor Polarity
NPN
Collector Emitter Voltage V(br)ceo
40V
Power Dissipation Pd
625mW
DC Collector Current
1A
Transistor Mounting
Through Hole
Transistor Case Style
TO-226AA
DC Current Gain hFE Min
35hFE
Qualification
-
MSL
MSL 1 - Unlimited
Collector Emitter Voltage Max
40V
Continuous Collector Current
1A
Power Dissipation
625mW
DC Current Gain hFE
35hFE
No. of Pins
3Pins
Transition Frequency
300MHz
Operating Temperature Max
150°C
Product Range
-
SVHC
No SVHC (27-Jun-2024)
Documents techniques (2)
Produits de remplacement pour PN2222ATF
4 produit(s) trouvé(s)
Produits associés
1 produit trouvé
Législation et Questions environnementales
US ECCN:EAR99
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (27-Jun-2024)
