STPS2H100AY
Schottky Rectifier, 100 V, 2 A, Single, DO-214AC (SMA), 2 Pins, 790 mV

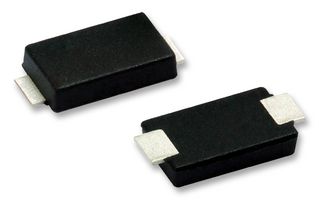

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantSTMICROELECTRONICS
Réf. FabricantSTPS2H100AY
Code Commande98Y2490
Gamme de produitAEC-Q101
Fiche technique
1 155 En Stock
Vous en voulez davantage ?
expédition le jour même
Commande avant 21h avec expédition standard
Disponible jusqu à épuisement du stock
| Quantité | Prix |
|---|---|
| 1+ | 0,185 $ |
| 10+ | 0,185 $ |
| 25+ | 0,185 $ |
| 50+ | 0,185 $ |
| 100+ | 0,185 $ |
| 250+ | 0,185 $ |
| 500+ | 0,170 $ |
| 1000+ | 0,157 $ |
Prix pour :Each (Supplied on Cut Tape)
Minimum: 1
Multiple: 1
0,18 $
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, au courriel de confirmation Web et à l’étiquette.
Informations produit
FabricantSTMICROELECTRONICS
Réf. FabricantSTPS2H100AY
Code Commande98Y2490
Gamme de produitAEC-Q101
Fiche technique
Repetitive Peak Reverse Voltage100V
Average Forward Current2A
Diode ConfigurationSingle
Diode Case StyleDO-214AC (SMA)
No. of Pins2Pins
Forward Voltage Max790mV
Forward Surge Current75A
Operating Temperature Max175°C
Diode MountingSurface Mount
Product RangeAEC-Q101
QualificationAEC-Q101
SVHCNo SVHC (21-Jan-2025)
Aperçu du produit
STPS2H100AY is a 100V, 2A power schottky diode a 2 pin SMA package. This high quality Schottky barrier rectifier device is designed for high frequency miniature switched mode power supplies such as adaptors or on-board DC/DC converters for automotive applications. The STPS2H100AY provides a high level of performance in compact and flat package which can withstand high operating junction temperature. Typical applications include auxiliary power supply, freewheeling function and reverse battery polarity protection.
- Forward voltage drop of 0.60V at IF = 2A
- Maximum operating junction temperature of 175°C
- VRRM guaranteed from -40°C to 175°C
- Low leakage current
- Avalanche capability specified
- AEC-Q101 qualified
- ECOPACK2 compliant
Spécifications techniques
Repetitive Peak Reverse Voltage
100V
Diode Configuration
Single
No. of Pins
2Pins
Forward Surge Current
75A
Diode Mounting
Surface Mount
Qualification
AEC-Q101
Average Forward Current
2A
Diode Case Style
DO-214AC (SMA)
Forward Voltage Max
790mV
Operating Temperature Max
175°C
Product Range
AEC-Q101
SVHC
No SVHC (21-Jan-2025)
Documents techniques (2)
Législation et Questions environnementales
US ECCN:Unknown
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (21-Jan-2025)
