SIA975DJ-T1-GE3

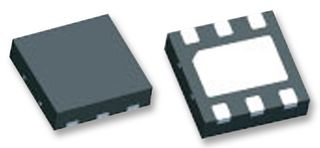

Dual MOSFET, P Channel, 12 V, 4.5 A, 0.07 ohm, PowerPAK SC70, Surface Mount
L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
1 450 En Stock
Vous en voulez davantage ?
expédition le jour même
Commande avant 21h avec expédition standard
Disponible jusqu à épuisement du stock
| Quantité | Prix |
|---|---|
| 1+ | 0,298 $ |
| 10+ | 0,298 $ |
| 25+ | 0,298 $ |
| 50+ | 0,298 $ |
| 100+ | 0,298 $ |
| 250+ | 0,298 $ |
| 500+ | 0,298 $ |
| 1000+ | 0,298 $ |
Prix pour :Each (Supplied on Cut Tape)
Minimum: 1
Multiple: 1
0,30 $
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, au courriel de confirmation Web et à l’étiquette.
Informations produit
FabricantVISHAY
Réf. FabricantSIA975DJ-T1-GE3
Code Commande97W2600
Fiche technique
Channel TypeP Channel
Drain Source Voltage Vds N Channel12V
Drain Source Voltage Vds12V
Continuous Drain Current Id4.5A
Drain Source Voltage Vds P Channel12V
Continuous Drain Current Id N Channel4.5A
Continuous Drain Current Id P Channel4.5A
Drain Source On State Resistance N Channel0.07ohm
Drain Source On State Resistance P Channel0.07ohm
Transistor Case StylePowerPAK SC-70
No. of Pins6Pins
Power Dissipation N Channel7.8W
Power Dissipation P Channel7.8W
Operating Temperature Max150°C
Product Range-
Qualification-
MSLMSL 1 - Unlimited
SVHCNo SVHC (07-Nov-2024)
Produits de remplacement pour SIA975DJ-T1-GE3
1 produit trouvé
Aperçu du produit
SiA975DJ-T1-GE3 is a dual P-channel 12V (D-S) MOSFET. The applications include a load switch, PA switch, and battery switch for portable devices and game consoles.
- TrenchFET® power MOSFET, 100 % Rg tested
- New thermally enhanced PowerPAK® SC-70 package, small footprint area, low on-resistance
- Drain-source breakdown voltage is -12V min (VGS = 0V, ID = -250μA, TJ = 25°C)
- Gate-source threshold voltage range from -0.4 to -1V (VDS = VGS, ID = -250μA, TJ = 25°C)
- Continuous drain current is -4.5A (TJ = 150°C, TC = 25°C)
- Pulsed drain current is -15A (TA = 25°C)
- Continuous source-drain diode current is -4.5A max (TC = 25°C)
- Maximum power dissipation is 7.8W (TC = 25°C)
- Input capacitance is 1500pF typ (VDS = -6V, VGS = 0V, f = 1MHz, TC = 25°C)
- PowerPAK SC-70 package, operating junction temperature range from -55 to +150°C
Spécifications techniques
Channel Type
P Channel
Drain Source Voltage Vds
12V
Drain Source Voltage Vds P Channel
12V
Continuous Drain Current Id P Channel
4.5A
Drain Source On State Resistance P Channel
0.07ohm
No. of Pins
6Pins
Power Dissipation P Channel
7.8W
Product Range
-
MSL
MSL 1 - Unlimited
Drain Source Voltage Vds N Channel
12V
Continuous Drain Current Id
4.5A
Continuous Drain Current Id N Channel
4.5A
Drain Source On State Resistance N Channel
0.07ohm
Transistor Case Style
PowerPAK SC-70
Power Dissipation N Channel
7.8W
Operating Temperature Max
150°C
Qualification
-
SVHC
No SVHC (07-Nov-2024)
