M12883/44-03 WC

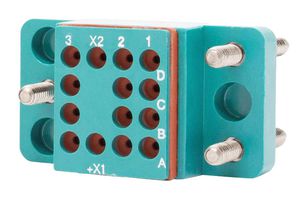

Relay Socket, with Contact, Panel, Stud, 16 Pins, 5 A, RSE Series
L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantAMPHENOL PCD
Réf. FabricantM12883/44-03 WCCopie
Délai d’approvisionnement standard du fabricant21 semaines
Code Commande77AK8204
Gamme de produitRSE Series
Egalement appeléRSE120155
Votre numéro de pièce
Disponible sur commande
Délais d’approvisionnement standard du fabricant : 21 semaine(s)
| Quantité | Prix |
|---|---|
| 25+ | 124,580 $ |
| 50+ | 112,270 $ |
| 100+ | 104,000 $ |
| 250+ | 94,730 $ |
| 500+ | 84,530 $ |
| 1000+ | 76,640 $ |
Prix pour :Each
Minimum: 25
Multiple: 25
3 114,50 $
Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Informations produit
FabricantAMPHENOL PCD
Réf. FabricantM12883/44-03 WCCopie
Délai d’approvisionnement standard du fabricant21 semaines
Code Commande77AK8204
Gamme de produitRSE Series
Egalement appeléRSE120155
Fiche technique
Socket MountingPanel
Socket TerminalsStud
No. of Pins16Pins
Current Rating5A
Voltage Rating-
Product RangeRSE Series
SVHCTo Be Advised
Aperçu du produit
M12883/44-03 WC is a military relay socket for use with M83536/5-006, -014, -022, -030, M83536/2-006, -015, -024, -035, M83536/7-022 military relays. It features state-of-the-art ultrasonically bonded interfaces between the dielectric components, eliminating air paths and providing protection against moisture and degradation. This quick-mount relay socket snaps into standard aircraft panel cutouts, eliminating the need for mounting hardware. This simplifies installation and dramatically reduces weight and installation time.
- Relay type: 4 pole / 5 amp
- Temperature: -65ºC to 125ºC
- Insulation resistance: 1000Megaohms minimum
- Dielectric withstanding voltage: 1000VRMS at sea level 500VRMS at 80,000ft
- Socket body: polyetherimide per ASTM-D5205
- Grommet: silicone rubber per A-A-59588
- Hardware: stainless steel or steel w/cadmium chromate finish
- Contact retainers: stainless steel
- Socket contacts: stainless steel, hard gold plated in accordance with SAE-AMS-2422
Spécifications techniques
Socket Mounting
Panel
No. of Pins
16Pins
Voltage Rating
-
SVHC
To Be Advised
Socket Terminals
Stud
Current Rating
5A
Product Range
RSE Series
Documents techniques (1)
Législation et Questions environnementales
US ECCN:Unknown
EU ECCN:Unknown
Conforme RoHS :À déterminer
Conforme à la norme RoHS Phthalates:À déterminer
SVHC :To Be Advised
