M80-5402042

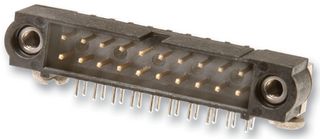

Pin Header, Dual in Line, Wire-to-Board, 2 mm, 2 Rows, 20 Contacts, Through Hole Right Angle
L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantHARWIN
Réf. FabricantM80-5402042Copie
Délai d’approvisionnement standard du fabricant16 semaines
Code Commande92K7322
Gamme de produitDatamate J-Tek M80-5 Series
Votre numéro de pièce
641 En Stock
| Quantité | Prix |
|---|---|
| 1+ | 27,120 $ |
| 5+ | 25,370 $ |
| 10+ | 24,210 $ |
| 25+ | 22,870 $ |
| 50+ | 21,680 $ |
| 100+ | 19,720 $ |
| 250+ | 19,100 $ |
Prix pour :Each
Minimum: 1
Multiple: 1
27,12 $
Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Informations produit
FabricantHARWIN
Réf. FabricantM80-5402042Copie
Délai d’approvisionnement standard du fabricant16 semaines
Code Commande92K7322
Gamme de produitDatamate J-Tek M80-5 Series
Fiche technique
Connector SystemsWire-to-Board
Pitch Spacing2mm
No. of Rows2Rows
No. of Contacts20Contacts
Contact Termination TypeThrough Hole Right Angle
Product RangeDatamate J-Tek M80-5 Series
Connector ShroudShrouded
Contact MaterialPhosphor Bronze
Contact PlatingGold Plated Contacts
Connector TypePCB Header
SVHCNo SVHC (04-Feb-2026)
Aperçu du produit
M80-5402042 is a 20 position, 2mm (0.07inch) pitch high-reliability Datamate J-Tek male DIL horizontal through board connector.
- Double row, 3mm PC tail connector with 3.5mm board mount jackscrews - 20 contacts (10+10)
- Gold finish on contact area, tin finish on termination
- Slotted bolts provided for assembly to panel mount jackscrew
- Internal thread fixing with board/front panel mount style of jackscrews
- Phosphor bronze base material of contact
- UL94V-0 flammability rating
- Operating temperature range from -55°C to +125°C
- Polarized connector
- PPS housing material
Spécifications techniques
Connector Systems
Wire-to-Board
No. of Rows
2Rows
Contact Termination Type
Through Hole Right Angle
Connector Shroud
Shrouded
Contact Plating
Gold Plated Contacts
SVHC
No SVHC (04-Feb-2026)
Pitch Spacing
2mm
No. of Contacts
20Contacts
Product Range
Datamate J-Tek M80-5 Series
Contact Material
Phosphor Bronze
Connector Type
PCB Header
Législation et Questions environnementales
US ECCN:EAR99
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (04-Feb-2026)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
