FS100R12KT4GBOSA1
IGBT Module, Six Pack [Full Bridge], 100 A, 1.75 V, 515 W, 150 °C, Module

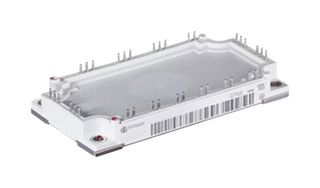

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
![INFINEON FS100R12KT4GBOSA1 IGBT Module, Six Pack [Full Bridge], 100 A, 1.75 V, 515 W, 150 °C, Module](https://canada.newark.com/productimages/standard/en_US/13AC8743-40.jpg)
FabricantINFINEON
Réf. FabricantFS100R12KT4GBOSA1Copie
Code Commande13AC8745
Gamme de produitEconoPACK 3 Series
Votre numéro de pièce
24 En Stock
Vous en voulez davantage ?
3 Stock des États-Unis: livraison standard disponible en 2 à 3 jours si vous commandez avant 18h EST
21 Stock du Royaume-Uni disponible avec livraison de 4-6 jours ouvrables
Commander avant 18:00
| Quantité | Prix |
|---|---|
| 1+ | 142,160 $ |
| 5+ | 126,840 $ |
| 10+ | 111,540 $ |
| 30+ | 111,250 $ |
| 50+ | 110,980 $ |
| 100+ | 110,700 $ |
Prix pour :Each
Minimum: 1
Multiple: 1
142,16 $
Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Informations produit
FabricantINFINEON
Réf. FabricantFS100R12KT4GBOSA1Copie
Code Commande13AC8745
Gamme de produitEconoPACK 3 Series
Fiche technique
IGBT ConfigurationSix Pack [Full Bridge]
DC Collector Current100A
Continuous Collector Current100A
Collector Emitter Saturation Voltage1.75V
Collector Emitter Saturation Voltage Vce(on)1.75V
Power Dissipation515W
Power Dissipation Pd515W
Junction Temperature, Tj Max150°C
Operating Temperature Max150°C
Transistor Case StyleModule
IGBT TerminationPress Fit
Collector Emitter Voltage Max1.2kV
Collector Emitter Voltage V(br)ceo1.2kV
IGBT TechnologyIGBT 4 [Trench/Field Stop]
Transistor MountingPanel
Product RangeEconoPACK 3 Series
SVHCNo SVHC (25-Jun-2025)
Spécifications techniques
IGBT Configuration
Six Pack [Full Bridge]
Continuous Collector Current
100A
Collector Emitter Saturation Voltage Vce(on)
1.75V
Power Dissipation Pd
515W
Operating Temperature Max
150°C
IGBT Termination
Press Fit
Collector Emitter Voltage V(br)ceo
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (25-Jun-2025)
DC Collector Current
100A
Collector Emitter Saturation Voltage
1.75V
Power Dissipation
515W
Junction Temperature, Tj Max
150°C
Transistor Case Style
Module
Collector Emitter Voltage Max
1.2kV
IGBT Technology
IGBT 4 [Trench/Field Stop]
Product Range
EconoPACK 3 Series
Documents techniques (1)
Législation et Questions environnementales
US ECCN:EAR99
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (25-Jun-2025)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
