PE25203A-V
Charge Pump Capacitor Divider, 5.7 to 15V in, 4A Out, WLCSP-21

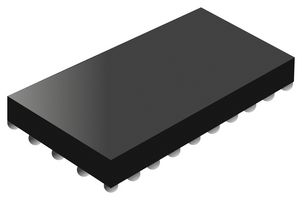

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
Disponible sur commande
Délais d’approvisionnement standard du fabricant : 20 semaine(s)
| Quantité | Prix |
|---|---|
| 250+ | 6,040 $ |
| 500+ | 5,610 $ |
| 1000+ | 5,270 $ |
Prix pour :Each (Supplied on Full Reel)
Minimum: 250
Multiple: 250
1 510,00 $
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, au courriel de confirmation Web et à l’étiquette.
Informations produit
FabricantMURATA POWER SOLUTIONS
Réf. FabricantPE25203A-V
Code Commande87AK5224
Fiche technique
Regulator Output TypeFixed
No. of Outputs1Outputs
TopologyCharge Pump
Input Voltage Min5.7V
Input Voltage Max15V
Max Output Current4A
Output Current4A
IC Case / PackageWLCSP
No. of Pins21Pins
IC MountingSurface Mount
Output Voltage Nom-
Output Voltage - Nom-
Output Voltage Min-
Output Voltage Max-
Switching Frequency Typ-
Efficiency99%
Operating Temperature Min-40°C
Operating Temperature Max-
Product Range-
Qualification-
SVHCNo SVHC (25-Jun-2025)
DC / DC Converter IC CaseWLCSP
Automotive Qualification Standard-
Switching Frequency-
Aperçu du produit
PE25203A-V is a high-efficiency front-end DC-DC converter. It is an ultra-high efficiency charge pump that is configurable to divide down an input voltage by two or three and deliver up to 4A at up to 99% peak efficiency. It supports an input voltage range of 5.7V to 10V in divide-by-2 mode and 8.4V to 15V in divide-by-3 mode. It is used in applications such as two-cell and three-cell lithium platforms, ultrabook and notebook computers, full-size tablet computers, ultra-thin form factor designs, 12VIN point-of-load designs in networking and telecommunications.
- Proprietary architecture enables industry leading efficiency with an ultra-low profile
- Peak efficiency of 99%
- Pin selectable cycle skipping mode for improved light load efficiency
- Dynamically configurable under load in either divide by -2 or -3 modes
- Low EMI fixed-frequency operation under heavy load conditions
- Fully protected input under-voltage, output overcurrent and thermal shutdown
Spécifications techniques
Regulator Output Type
Fixed
Topology
Charge Pump
Input Voltage Max
15V
Output Current
4A
No. of Pins
21Pins
Output Voltage Nom
-
Output Voltage Min
-
Switching Frequency Typ
-
Operating Temperature Min
-40°C
Product Range
-
SVHC
No SVHC (25-Jun-2025)
Automotive Qualification Standard
-
No. of Outputs
1Outputs
Input Voltage Min
5.7V
Max Output Current
4A
IC Case / Package
WLCSP
IC Mounting
Surface Mount
Output Voltage - Nom
-
Output Voltage Max
-
Efficiency
99%
Operating Temperature Max
-
Qualification
-
DC / DC Converter IC Case
WLCSP
Switching Frequency
-
Documents techniques (1)
Produits de remplacement pour PE25203A-V
1 produit trouvé
Législation et Questions environnementales
US ECCN:EAR99
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (25-Jun-2025)
