2N4403BU
Bipolar (BJT) Single Transistor, PNP, 40 V, 600 mA, 625 mW, TO-92, Through Hole

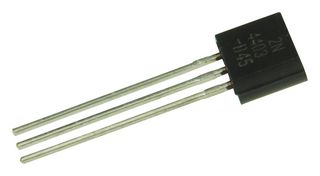

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantONSEMI
Réf. Fabricant2N4403BUCopie
Délai d’approvisionnement standard du fabricant39 semaines
Code Commande83C3235
Votre numéro de pièce
9 758 En Stock
Vous en voulez davantage ?
Livraison standard gratuite
pour les commandes de plus de 200$
| Quantité | Prix |
|---|---|
| 1+ | 0,524 $ |
| 10+ | 0,327 $ |
| 100+ | 0,211 $ |
| 500+ | 0,160 $ |
| 1000+ | 0,145 $ |
| 2500+ | 0,131 $ |
| 10000+ | 0,107 $ |
| 25000+ | 0,104 $ |
Prix pour :Each
Minimum: 1
Multiple: 1
0,52 $
Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Informations produit
FabricantONSEMI
Réf. Fabricant2N4403BUCopie
Délai d’approvisionnement standard du fabricant39 semaines
Code Commande83C3235
Fiche technique
Transistor PolarityPNP
Collector Emitter Voltage Max40V
Collector Emitter Voltage V(br)ceo40V
Continuous Collector Current600mA
DC Collector Current600mA
Power Dissipation Pd625mW
Power Dissipation625mW
Transistor MountingThrough Hole
DC Current Gain hFE20hFE
No. of Pins3Pins
Transistor Case StyleTO-92
Transition Frequency200MHz
DC Current Gain hFE Min20hFE
Operating Temperature Max150°C
Qualification-
Product Range-
MSLMSL 1 - Unlimited
SVHCNo SVHC (25-Jun-2025)
Aperçu du produit
The 2N4403BU is a -40V PNP Bipolar (BJT) Single Transistor, designed for use as a general purpose amplifier and switch requiring collector currents to 500mA. This product is general usage and suitable for many different applications.
- -40V Collector to base voltage (VCBO)
- -5V Emitter to base voltage (VEBO)
- 83.3°C/W Thermal resistance, junction to case
- 200°C/W Thermal resistance, junction to ambient
- 30ns Fall time (TA = 25°C)
Applications
Industrial
Spécifications techniques
Transistor Polarity
PNP
Collector Emitter Voltage V(br)ceo
40V
DC Collector Current
600mA
Power Dissipation
625mW
DC Current Gain hFE
20hFE
Transistor Case Style
TO-92
DC Current Gain hFE Min
20hFE
Qualification
-
MSL
MSL 1 - Unlimited
Collector Emitter Voltage Max
40V
Continuous Collector Current
600mA
Power Dissipation Pd
625mW
Transistor Mounting
Through Hole
No. of Pins
3Pins
Transition Frequency
200MHz
Operating Temperature Max
150°C
Product Range
-
SVHC
No SVHC (25-Jun-2025)
Documents techniques (2)
Produits de remplacement pour 2N4403BU
7 produit(s) trouvé(s)
Produits associés
3 produit(s) trouvé(s)
Législation et Questions environnementales
US ECCN:EAR99
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (25-Jun-2025)
