TMC5130-EVAL-KIT
Evaluation Kit, TMC5130 Stepper Motor, Up to 256 Microsteps, MCU and Bridge Boards
L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantTRINAMIC / ANALOG DEVICES
Réf. FabricantTMC5130-EVAL-KIT
Code Commande46AC2045
Fiche technique
6 En Stock
| Quantité | Prix |
|---|---|
| 1+ | 185,920 $ |
Prix pour :Each
Minimum: 1
Multiple: 1
185,92 $
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, au courriel de confirmation Web et à l’étiquette.
Informations produit
FabricantTRINAMIC / ANALOG DEVICES
Réf. FabricantTMC5130-EVAL-KIT
Code Commande46AC2045
Fiche technique
Application Sub Type2-Phase Stepper Motor Controller/Driver
Silicon ManufacturerAnalog Devices
Kit Application TypeMotor Control
Silicon Core NumberTMC5130A-TA
Kit ContentsEvaluation Board TMC5130A-TA, LANDUNGSBRUECKE Baseboard, ESELSBRUECKE Connector Board
Product Range-
SVHCNo SVHC (21-Jan-2025)
Aperçu du produit

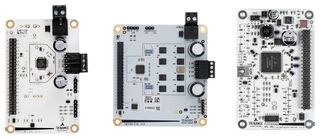

TMC5130-EVAL-KIT is an evaluation board for TMC5130A-TA two phase motor controller/driver including LANDUNGSBRUECKE and ESELSBRÜCKE. The evaluation board is part of TRINAMICs new user-friendly plug-in system for chip evaluation. Just connect the TMC5130-EVAL with LANDUNGSBRUECKE, the associated base board. Therefore, use the dedicated connector board, called ESELSBRÜCKE. ESELSBRÜCKE offers test points for every connector pin.
- Board size is 12.6 x 8.5cm
- Single wire interface to CPU
- SPI interface to CPU
- Step/Dir interface with microstep, interpolation MicroPlyer™
- Power connector, motor connector
- Retrofit option for encoder and reference and switch connectors
- Multi-pin connector to base board
- Multiple test points
- Motion controller, position mode and velocity mode
- SixPoint™ Ramp and ABN encoder interface
Spécifications techniques
Application Sub Type
2-Phase Stepper Motor Controller/Driver
Kit Application Type
Motor Control
Kit Contents
Evaluation Board TMC5130A-TA, LANDUNGSBRUECKE Baseboard, ESELSBRUECKE Connector Board
SVHC
No SVHC (21-Jan-2025)
Silicon Manufacturer
Analog Devices
Silicon Core Number
TMC5130A-TA
Product Range
-
