HVR3700001005FR500
Through Hole Resistor, HVR37 Series, 10 Mohm, HVR37 Series, 500 mW, ± 1%, Axial Leaded, 3.5 kV

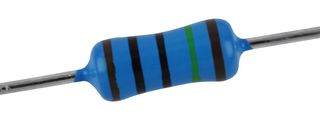

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantVISHAY
Réf. FabricantHVR3700001005FR500
Code Commande24R8885
Gamme de produitHVR37 Series
Votre numéro de pièce
Fiche technique
6 967 En Stock
Vous en voulez davantage ?
expédition le jour même
Commande avant 21h avec expédition standard
Options de conditionnement
Bandes découpées & Mise en bobine
| Quantité | Prix |
|---|---|
| 1+ | 0,659 $ |
| 25+ | 0,321 $ |
| 50+ | 0,302 $ |
| 100+ | 0,284 $ |
| 250+ | 0,239 $ |
| 500+ | 0,196 $ |
| 1000+ | 0,180 $ |
Bobine complète
| Quantité | Prix |
|---|---|
| 5000+ | 0,171 $ |
| 10000+ | 0,164 $ |
Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Informations produit
FabricantVISHAY
Réf. FabricantHVR3700001005FR500
Code Commande24R8885
Gamme de produitHVR37 Series
Fiche technique
Resistance10Mohm
Product RangeHVR37 Series
Power Rating500mW
Resistance Tolerance± 1%
Resistor Case / PackageAxial Leaded
Voltage Rating3.5kV
Resistor TechnologyMetal Film
Temperature Coefficient± 200ppm/K
Resistor TypeHigh Voltage
Product Diameter4mm
Product Length12mm
Product Width-
Operating Temperature Min-55°C
Operating Temperature Max155°C
Qualification-
SVHCNo SVHC (07-Nov-2024)
Aperçu du produit
The HVR37 series from Vishay are high ohmic, high voltage metal film leaded resistors. A homogenous film of metal alloy is deposited on a high grade ceramic body. After a helical groove has been cut in the resistive layer, tinned electrolytic copper wires are welded to the end-caps. The resistors are coated with a blue, non-flammable lacquer which provides electrical, mechanical and climatic protection. Typical applications include power supplies, electronic ballast, white goods and television.
- Resistance range includes E24, E96 decade values from 100Kohm to 10Mohm
- 0.5W rated dissipation
- ±5%, ±1% resistance tolerances
- Temperature coefficient of 200ppm/K
- 55/155/56 climatic category (LCT/UCT/days)
- Small size
- High pulse loading (up to 10KV) capability
- Maximum permissible voltage (Umax) is 3500VDC, 2500Vrms
- High voltage resistor
Spécifications techniques
Resistance
10Mohm
Power Rating
500mW
Resistor Case / Package
Axial Leaded
Resistor Technology
Metal Film
Resistor Type
High Voltage
Product Length
12mm
Operating Temperature Min
-55°C
Qualification
-
Product Range
HVR37 Series
Resistance Tolerance
± 1%
Voltage Rating
3.5kV
Temperature Coefficient
± 200ppm/K
Product Diameter
4mm
Product Width
-
Operating Temperature Max
155°C
SVHC
No SVHC (07-Nov-2024)
Documents techniques (2)
Produits de remplacement pour HVR3700001005FR500
1 produit trouvé
Produits associés
1 produit trouvé
Législation et Questions environnementales
US ECCN:EAR99
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (07-Nov-2024)
