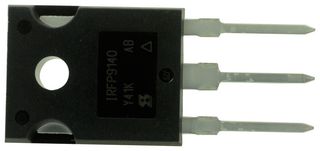

IRFP9140PBF
Power MOSFET, General Purpose, P Channel, 100 V, 21 A, 0.2 ohm, TO-247, Through Hole
L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantVISHAY
Réf. FabricantIRFP9140PBFCopie
Délai d’approvisionnement standard du fabricant27 semaines
Code Commande19K8174
Votre numéro de pièce
771 En Stock
Vous en voulez davantage ?
Livraison standard gratuite
pour les commandes de plus de 200$
| Quantité | Prix |
|---|---|
| 1+ | 7,510 $ |
| 10+ | 4,820 $ |
| 25+ | 4,630 $ |
| 50+ | 4,430 $ |
| 100+ | 4,240 $ |
| 250+ | 4,160 $ |
| 500+ | 4,070 $ |
Prix pour :Each
Minimum: 1
Multiple: 1
7,51 $
Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Informations produit
FabricantVISHAY
Réf. FabricantIRFP9140PBFCopie
Délai d’approvisionnement standard du fabricant27 semaines
Code Commande19K8174
Fiche technique
Channel TypeP Channel
Transistor PolarityP Channel
Drain Source Voltage Vds100V
Continuous Drain Current Id21A
Drain Source On State Resistance0.2ohm
On Resistance Rds(on)0.2ohm
Transistor MountingThrough Hole
Power Dissipation Pd180W
Rds(on) Test Voltage10V
Transistor Case StyleTO-247
Gate Source Threshold Voltage Max4V
Power Dissipation180W
No. of Pins3Pins
Operating Temperature Max175°C
Qualification-
Product Range-
MSL-
SVHCLead (04-Feb-2026)
Aperçu du produit
The IRFP9140PBF is a -100V P-channel Power MOSFET, third generation HEXFET® power MOSFET provides the designer with the best combination of fast switching, ruggedized device design and low on-resistance.
- Dynamic dV/dt rating
- Repetitive avalanche rated
- Easy to parallel
- Simple drive requirement
- Isolated central mounting hole
- Fast switching
- 175°C Operating temperature
Applications
Power Management, Commercial, Industrial
Spécifications techniques
Channel Type
P Channel
Drain Source Voltage Vds
100V
Drain Source On State Resistance
0.2ohm
Transistor Mounting
Through Hole
Rds(on) Test Voltage
10V
Gate Source Threshold Voltage Max
4V
No. of Pins
3Pins
Qualification
-
MSL
-
Transistor Polarity
P Channel
Continuous Drain Current Id
21A
On Resistance Rds(on)
0.2ohm
Power Dissipation Pd
180W
Transistor Case Style
TO-247
Power Dissipation
180W
Operating Temperature Max
175°C
Product Range
-
SVHC
Lead (04-Feb-2026)
Documents techniques (2)
Produits de remplacement pour IRFP9140PBF
2 produit(s) trouvé(s)
Produits associés
1 produit trouvé
Législation et Questions environnementales
US ECCN:EAR99
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :Lead (04-Feb-2026)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Traçabilité des produits
