744233900
FILTER, LINE, COMMON MODE

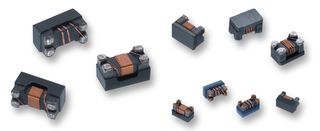

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantWURTH ELEKTRONIK
Réf. Fabricant744233900Copie
Délai d’approvisionnement standard du fabricant24 semaines
Code Commande
Mise en bobine13T9734RL
Bandes découpées13T9734
Gamme de produitWE-CNSW Series
Votre numéro de pièce
2 735 En Stock
Options de conditionnement
| Type de conditionnement | Quantité | PU HT: | Total |
|---|---|---|---|
| Bandes découpées | 1 | 2,270 $ | 2,27 $ |
| Total Prix | 2,27 $ | ||
Bandes découpées & Mise en bobine
| Quantité | Prix |
|---|---|
| 1+ | 2,270 $ |
| 25+ | 2,190 $ |
| 100+ | 1,960 $ |
| 250+ | 1,930 $ |
| 500+ | 1,900 $ |
| 1000+ | 1,600 $ |
| 5000+ | 1,100 $ |
Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Informations produit
FabricantWURTH ELEKTRONIK
Réf. Fabricant744233900Copie
Délai d’approvisionnement standard du fabricant24 semaines
Code Commande
Mise en bobine13T9734RL
Bandes découpées13T9734
Gamme de produitWE-CNSW Series
Fiche technique
DC Current Rating280mA
Inductance0.131µH
DC Resistance Max0.3ohm
Product RangeWE-CNSW Series
Impedance90ohm
Common Mode Filter Case2mm x 1.2mm x 1.2mm
Inductor Case / Package-
Product Length2mm
Product Width1.2mm
Product Height1.2mm
Operating Temperature Min-40°C
Operating Temperature Max105°C
QualificationAEC-Q200
SVHCNo SVHC (04-Feb-2026)
Aperçu du produit
The great advantage of Wurth Electronics WE-CNSW series is the high suppression of common mode EMI noise at high frequencies, while not influencing the data signal of the interface. Wurth Electronics offers standard WE-CNSW and WE-CNSW High Frequency (HF) series. The WE-CNSW filters are available in package sizes: 0603, 0805, 1206 and 1812 with an ideal operating frequency range of 10MHz up to 1GHz. The WE-CNSW HF filters are available in package sizes 0504 and 0805 with an ideal operating frequency range of 100MHz up to 4GHz.
- Current compensated data line filter
- High common mode noise suppression at high frequencies
- Small influence on high speed signals through winding symmetry
- Recommended solder profile: Reflow
- Operating temperature: -40°C to +125°C
- IEEE 1394 (Firewire)
Applications
Industrial, Communications & Networking
Spécifications techniques
DC Current Rating
280mA
DC Resistance Max
0.3ohm
Impedance
90ohm
Inductor Case / Package
-
Product Width
1.2mm
Operating Temperature Min
-40°C
Qualification
AEC-Q200
Inductance
0.131µH
Product Range
WE-CNSW Series
Common Mode Filter Case
2mm x 1.2mm x 1.2mm
Product Length
2mm
Product Height
1.2mm
Operating Temperature Max
105°C
SVHC
No SVHC (04-Feb-2026)
Documents techniques (4)
Produits associés
5 produit(s) trouvé(s)
Législation et Questions environnementales
US ECCN:EAR99
EU ECCN:Unknown
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (04-Feb-2026)
