Flow Sensor, Paddle, High PressureFS-550 Series, 15 to 52 gpm, 25 %, NPT, 12.7 mm

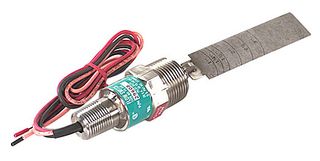

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
3 En Stock
Vous en voulez davantage ?
expédition le jour même
Commande avant 21h avec expédition standard
| Quantité | Prix |
|---|---|
| 1+ | 923,760 $ |
Prix pour :Each
Minimum: 1
Multiple: 1
923,76 $
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, au courriel de confirmation Web et à l’étiquette.
Informations produit
FabricantGEMS SENSORS
Réf. Fabricant29608
Code Commande92C8764
Fiche technique
Flow Switch TypeSPDT
Flow Rate Min15GPM (US)
Flow Rate Max52GPM (US)
Operating Pressure Min-
Operating Pressure Max138bar
Supply Voltage Min-
Supply Voltage Max-
Contact Rating-
Switching Voltage AC Max-
Switching Voltage DC Max-
Media TypeLiquid
Process Connection Size1"
Process Connection TypeNPT Male
Pipe Size-
Housing MaterialStainless Steel
Operating Temperature Min-30°F
Operating Temperature Max300°F
Product Range-
Qualification-
SVHCNo SVHC (21-Jan-2025)
Aperçu du produit
29608 is a FS-550 series high pressure metal paddle switch flow sensor with 316 stainless steel body. It senses liquid flow in either direction to monitor flow/no-flow conditions. This is supplied in two paddle lengths. The paddle is trimmed during installation to permit switch actuation at the desired flow rate. As flow increases in a pipe, the paddle of the switch pivots to move out of the liquid path, producing less than 3PSIG of pressure drop regardless of pipe size.
- Fixed setting type, 24" long, 18AWG, polymeric lead wire electrical termination
- SPDT, 20VA standard unit switch, long paddle length
- N.O. or N.C. switch operation
- Set point accuracy is ±25%
- Repeatability is ±5%
- 3psig (0.2bar) max pressure drop, 2000psig (138bar) max operating pressure
- Operating temperature range from -34.4°C to + 148.9°C
Spécifications techniques
Flow Switch Type
SPDT
Flow Rate Max
52GPM (US)
Operating Pressure Max
138bar
Supply Voltage Max
-
Switching Voltage AC Max
-
Media Type
Liquid
Process Connection Type
NPT Male
Housing Material
Stainless Steel
Operating Temperature Max
300°F
Qualification
-
Flow Rate Min
15GPM (US)
Operating Pressure Min
-
Supply Voltage Min
-
Contact Rating
-
Switching Voltage DC Max
-
Process Connection Size
1"
Pipe Size
-
Operating Temperature Min
-30°F
Product Range
-
SVHC
No SVHC (21-Jan-2025)
Documents techniques (1)
Législation et Questions environnementales
US ECCN:EAR99
EU ECCN:Unknown
Conforme RoHS :Non
Conforme à la norme RoHS Phthalates:Non
SVHC :No SVHC (21-Jan-2025)
